HỆ THỐNG CẢNH BÁO XE LÊN XUỐNG TẦNG HẦM

Tại sao phải sử dụng hệ thống cảnh báo xe lên xuống tầng hầm?

Sử dụng hệ thống cảnh báo này với mục đích mang lại sự an toàn cho lái xe mỗi khi lên xuống những tầng hầm ở các tòa nhà cao tầng, các bãi giữ xe tầng hầm, những góc khuất mà tầm nhìn bị hạn chế. Đèn báo động sẽ hú lên khi phát hiện có xe chuẩn bị đi tới để cảnh báo cho đầu bên kia biết. Tránh trường hợp hai xe không nhìn thấy nhau khi cùng lúc di chuyển vào tầng hầm.

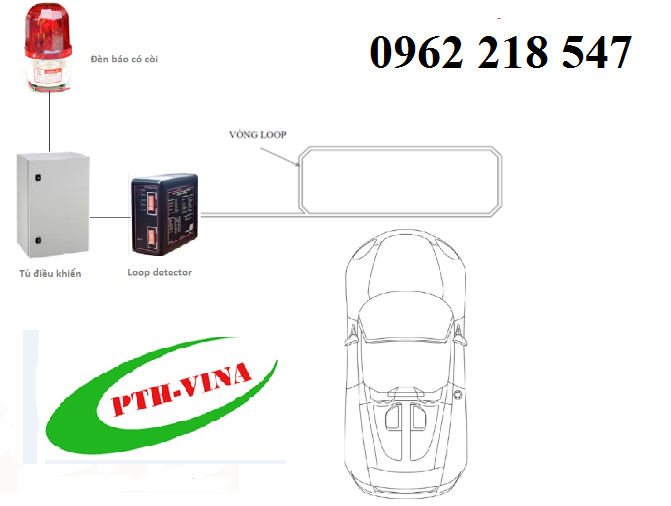

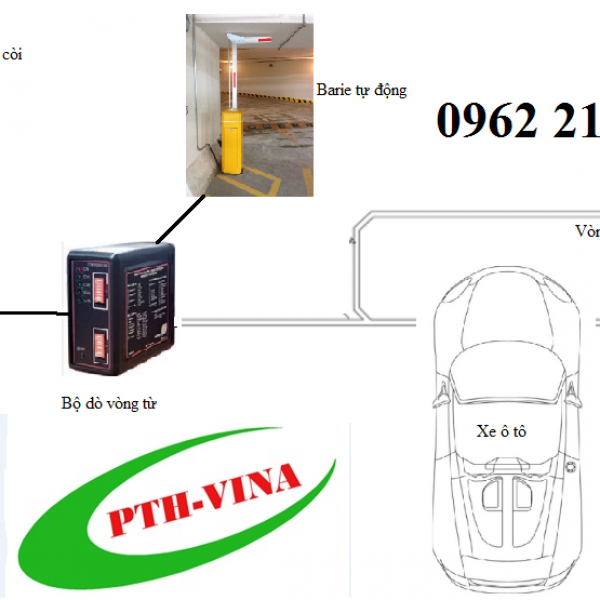

Sơ đồ nguyên lý hoạt động hệ thống cảnh báo xe lên xuống tầng hầm:

Nguyên lý hoạt động của hệ thống cảnh báo xe lên xuống tầng hầm:

Lối vào: để cảnh báo xe từ bên ngoài đi vào tầng hầm, hệ thống hoạt động như sau:

• Vòng từ được lắp đặt âm sàn ở đầu dốc (hoặc đầu cửa vào của tầng hầm). Khi xe xuống chạy ngang qua vòng từ, bộ dò vòng từ sẽ nhận được tín hiệu và đưa đến mạch điều khiển để xử lý
• Mạch điều khiển xử lý sẽ truyền tín hiệu đến đèn cảnh báo có còi hú được lắp ở dưới ram dốc cuối tầng hầm
• Lúc này đèn cảnh báo có còi hú sẽ hoạt động (đèn sáng và còi hú lên để cảnh báo)
• Khi thấy tín hiệu trên tức là có xe từ bên ngoài tầng hầm đang đi xuống thì xe hoặc người ở dưới tầng hầm cần quan sát cẩn thận để tránh trường hợp va chạm xảy ra

Lối ra: Để cánh báo xe từ trong tầng hầm đi ra, hệ thống hoạt động như sau:

• Vòng từ được lắp đặt âm sàn ở cuối dốc .Khi xe xuống chạy ngang qua vòng từ, bộ dò vòng từ sẽ nhận được tín hiệu và đưa đến mạch điều khiển để xử lý
• Mạch điều khiển xử lý sẽ truyền tín hiệu đến đèn cảnh báo có còi hú được lắp ở trên ram dốc gần cửa ra vào của tầng hầm
• Lúc này đèn cảnh báo có còi hú sẽ hoạt động (đèn sáng và còi hú lên để cảnh báo)
• Khi thấy tín hiệu trên tức là có xe từ bên trong tầng hầm đang đi lên thì xe hoặc người ở trên tầng hầm cần quan sát cẩn thận để tránh trường hợp va chạm xảy ra

Ứng dụng:

• Cảnh báo xe lên xuống dốc tầng hầm ở chung cư, tòa nhà cao tầng, hầm xe bệnh viện, trường học, sân bay, bến cảng
• Cảnh báo xe ở các ngã 3 khuất tầm nhìn
• Cảnh báo xe rao vào cổng cơ quan, nhà máy, xí nghiệp
• Cảnh báo có xe đang tới vị trí bất kỳ
